Charnière Grand Angle 155º avec Frein Blumotion

Charnière Blum Grand Angle 155º avec Goujons à Pression – Finition Nickelée

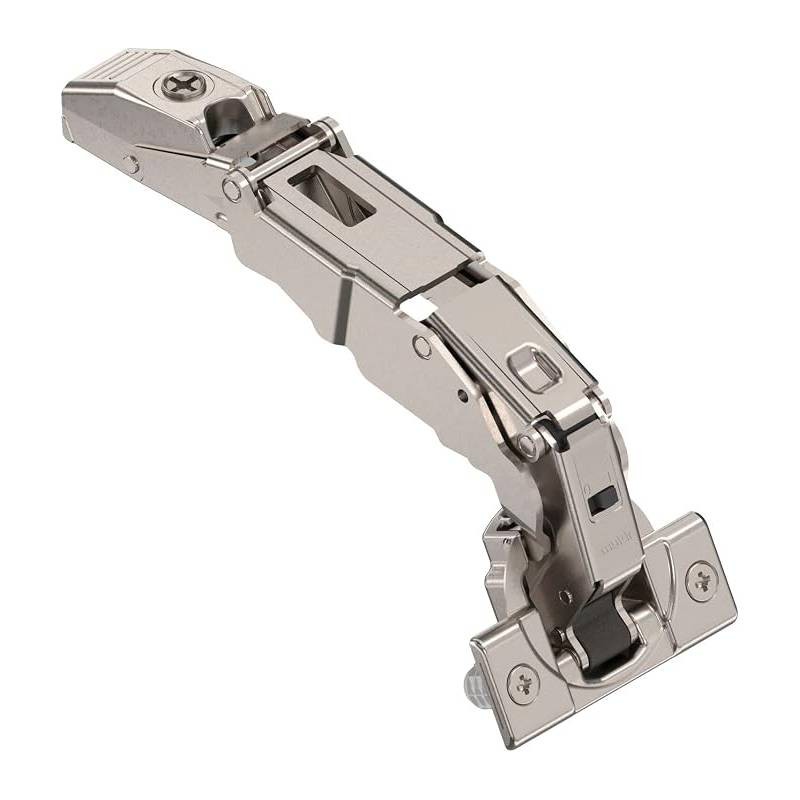

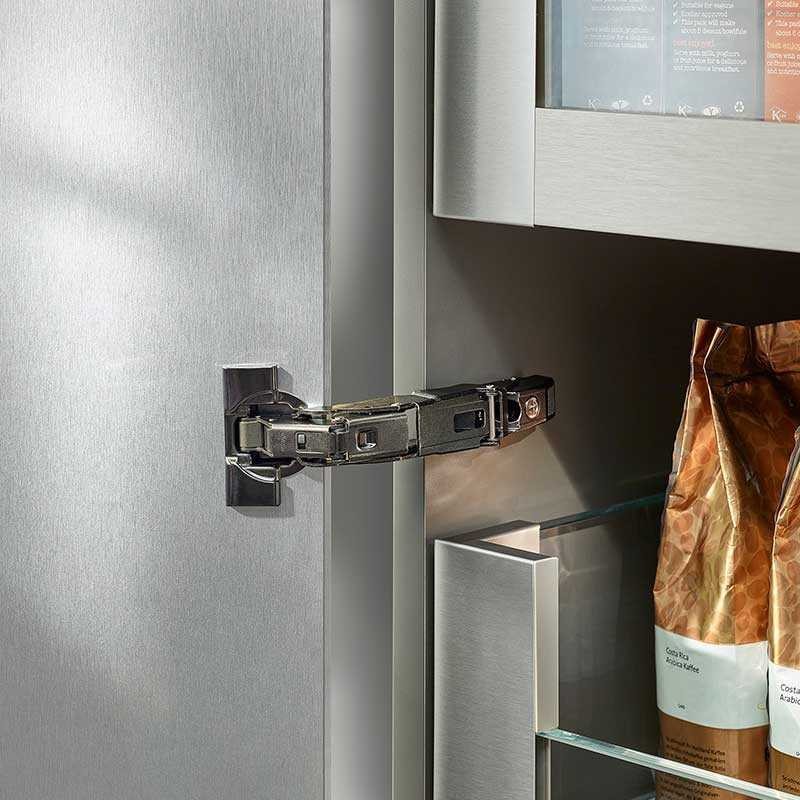

La charnière Blum à grand angle 155º en finition nickelée est conçue pour les armoires de cuisine avec modules intérieurs extractibles, tiroirs ou étagères. Son système de fixation par goujons de 8 mm permet de monter la charnière sur la porte rapidement et en toute sécurité, sans besoin de vis dans la coupelle. La finition nickelée offre une esthétique classique et résistante, idéale pour les meubles de tout style.

Ce modèle appartient à la gamme CLIP top BLUMOTION, intégrant le système BLUMOTION intégré (avec option de désactivation), garantissant une fermeture douce et silencieuse. De plus, il permet le montage et le démontage de la porte sans outils grâce au système CLIP, et offre un ajustement tridimensionnel de la façade pour un alignement parfait.

Spécifications

• Charnière d'application à grand angle
• Ouverture de 155º
• Entrée 0 pour armoires avec tiroirs ou modules intérieurs extractibles
• Fixation à la porte par goujons de 8 mm à pression
• Montage standard avec base en croix (si l'option est sélectionnée)
• Adaptée pour des applications spéciales comme portes à onglet ou portes rabattables
• CLIP top BLUMOTION avec fermeture douce intégrée (désactivable)
• Charnière métallique avec finition nickelée
• Ajustement tridimensionnel de la façade
• Ajustement de profondeur par spirale
• Montage et démontage sans outils grâce au système CLIP
• Compatible uniquement avec les bases de charnière Blum

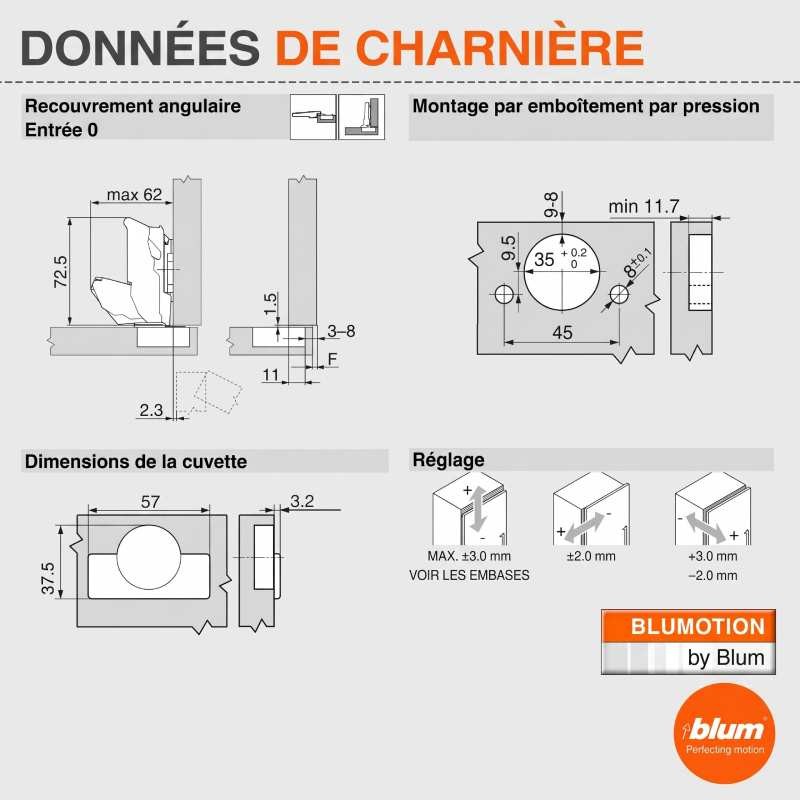

Données techniques de montage

• Hauteur totale de la charnière : 72,5 mm
• Profondeur maximale du module intérieur : 62 mm
• Recouvrement de la porte : 3–8 mm
• Inset (entrée de la porte) : 11 mm
• Référence de montage : 2,3 mm
• Diamètre de la coupelle : 35 ± 0,2 mm
• Distance entre trous de fixation : 45 mm
• Distance des trous au bord : 9,5 mm
• Diamètre du trou pour goujons : 8 ± 0,1 mm
• Distance minimale du trou au bord : 11,7 mm
• Largeur de la coupelle : 57 mm
• Hauteur de la coupelle : 37,5 mm
• Profondeur de la coupelle : 3,2 mm
• Ajustement latéral : ±2 mm
• Ajustement frontal : +3 mm / −2 mm
• Ajustement supplémentaire selon base : jusqu'à ±3 mm

Important : L'image principale peut montrer la charnière avec la base en croix avec excentrique. Cette base est incluse uniquement si l'option correspondante est sélectionnée. Des accessoires comme le cache-charnière ou le cache-coupelle peuvent également être montrés ; ces accessoires ne sont pas inclus et ne sont pas disponibles actuellement.
