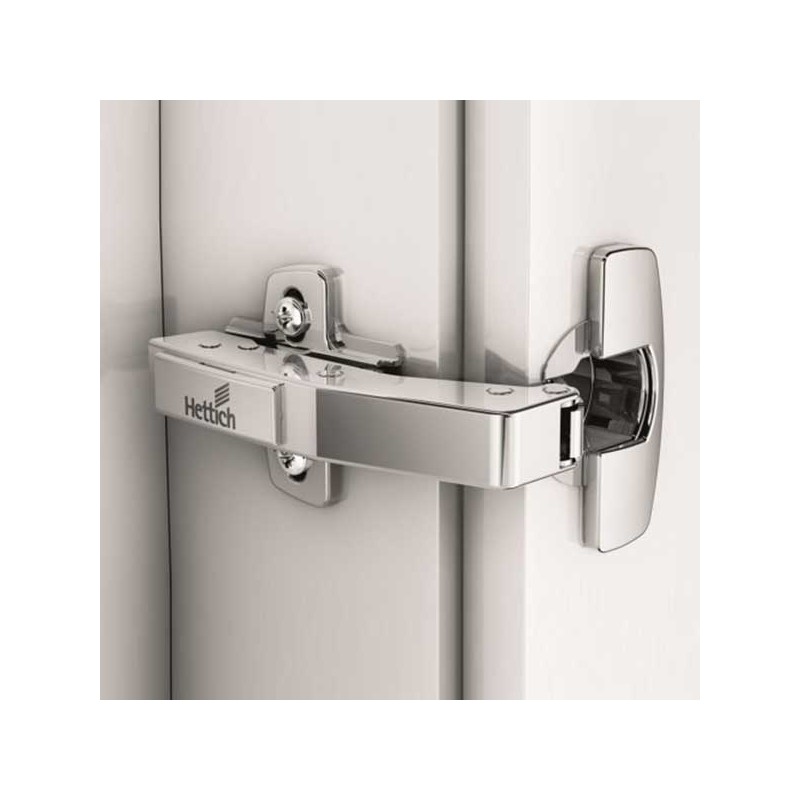

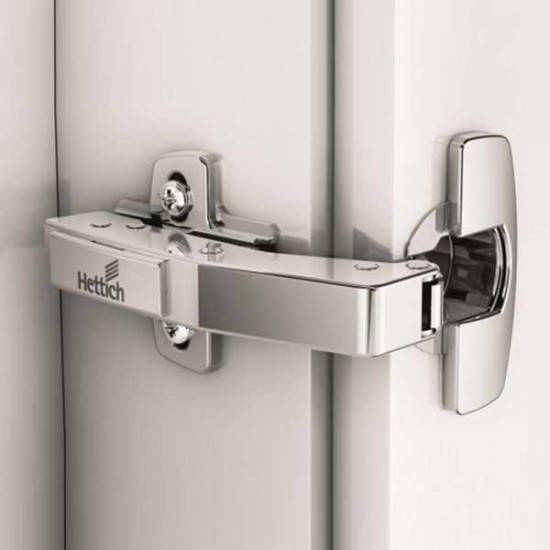

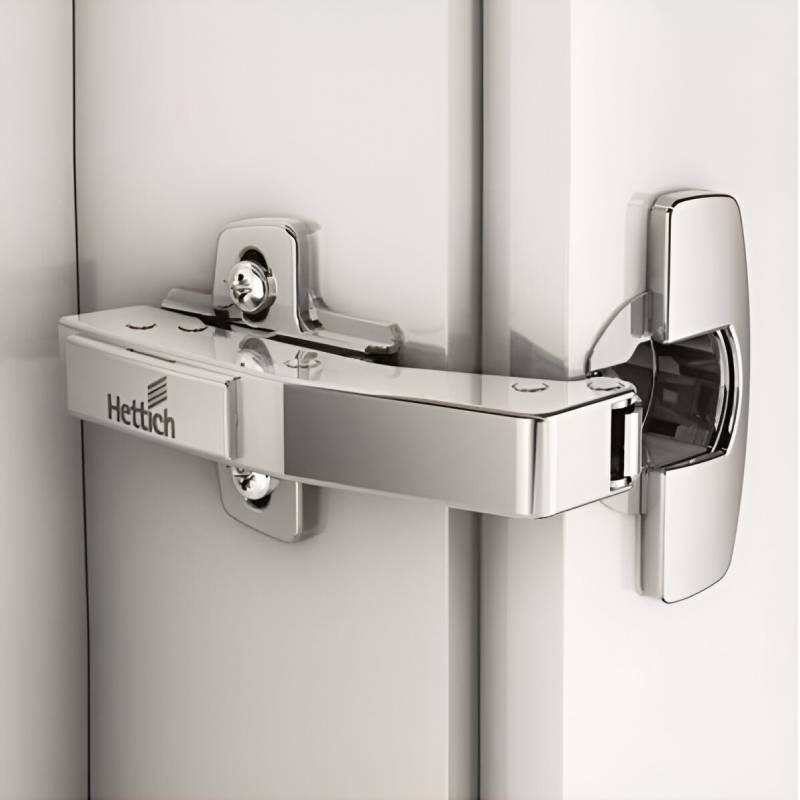

Charnières Hettich Sensys 95e Attaque avec Frein 8639I W90

SPÉCIFICATIONS TECHNIQUES DE LA CHARNIÈRE

• Charnière angulaire à livre Sensys W90

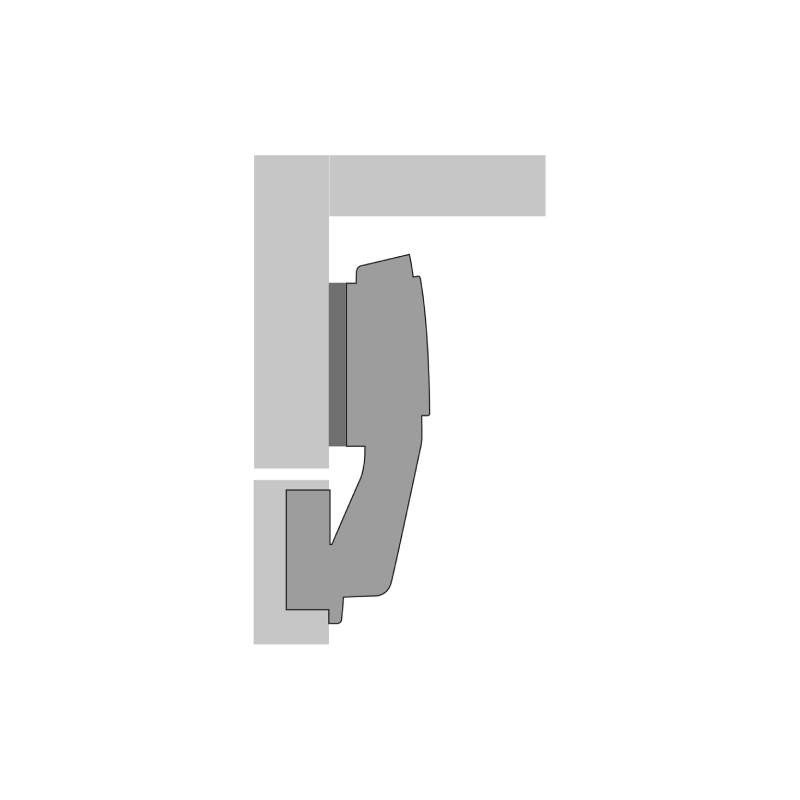

• Construction : armoire d’angle 90° (W90)
• Type de porte : porte standard / porte en bois, porte avec cadre en bois (largeur de profil à partir de 50 mm)
• Charnière automatique avec montage par clip et amortissement intégré (Sensys 8639i W90)
• Classification de qualité selon EN 15570, niveau 3
• Angle d’ouverture 95°
• Pour armoires d’angle
• Pour épaisseur de porte 15 - 28 mm
• Type de construction : encastrée

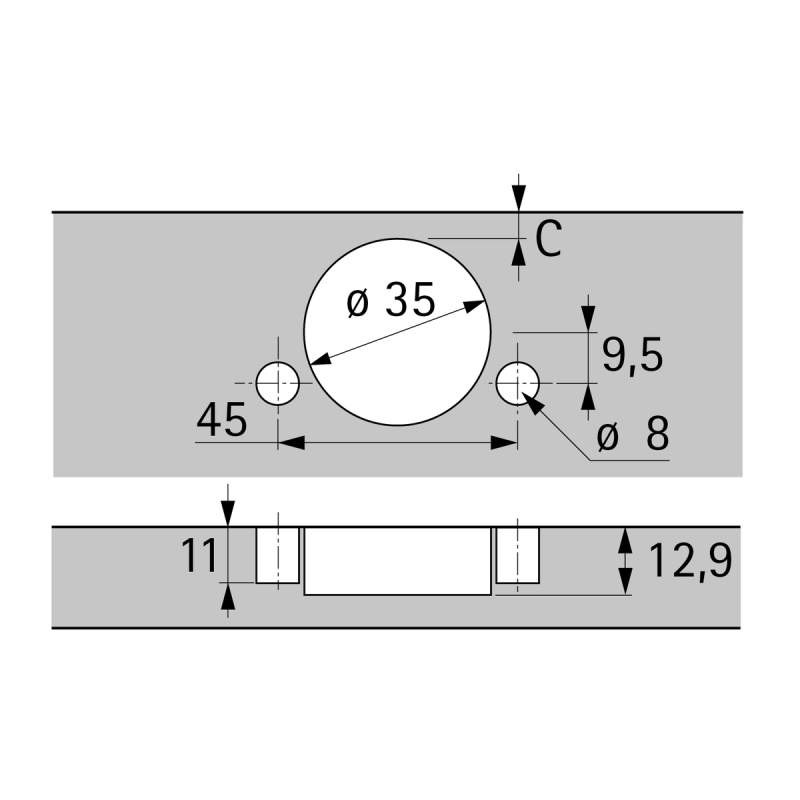

• Diamètre de la cuvette 35 mm
• Schéma de perçage TB 45 x 9,5
• Perçage de fixation : ø 8 x 11
• Diamètre du perçage de fixation : Ø 8 mm
• Profondeur de la cuvette 12,8 mm
• Montage avec chevilles expansibles
• Réglage intégré du ressaut de porte +1 mm / -2 mm
• Réglage intégré du jeu +3 mm / -2 mm
• Réglage en hauteur via la base complémentaire (non incluse)
• Matériau du bras de charnière : zamak nickelé
• Matériau de la cuvette : acier nickelé

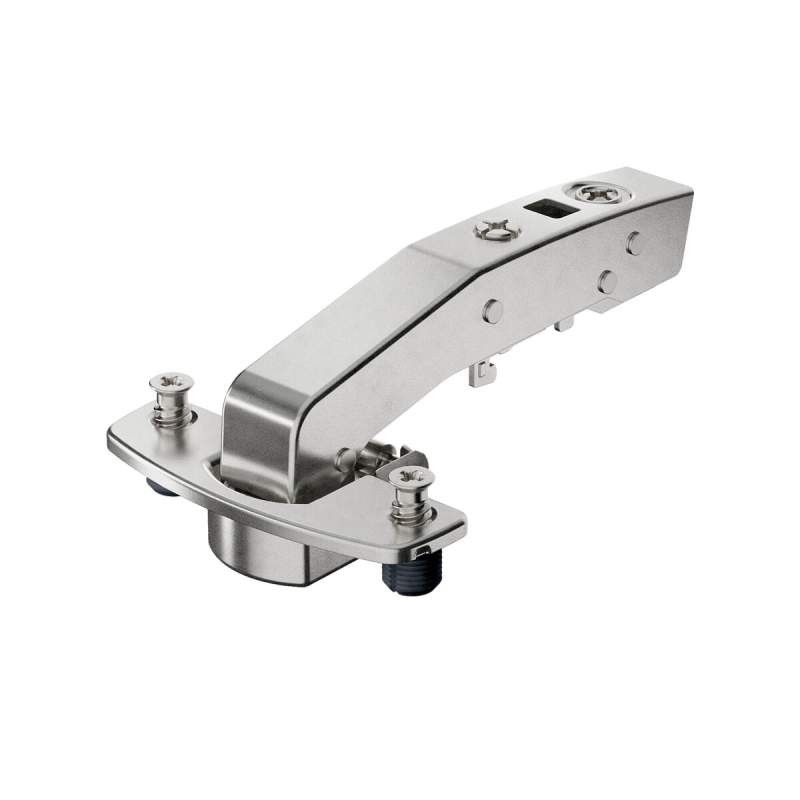

Si vous sélectionnez la charnière complète avec sa base, même si celle‑ci est équipée de chevilles expansibles pour un montage par pression, elle peut également être installée uniquement avec des vis, après avoir retiré les chevilles à l’aide d’un tournevis.

Accessoires pour la charnière (vendus séparément)

• Cache pour le bras de la charnière
• Cache pour la cuvette de la charnière
